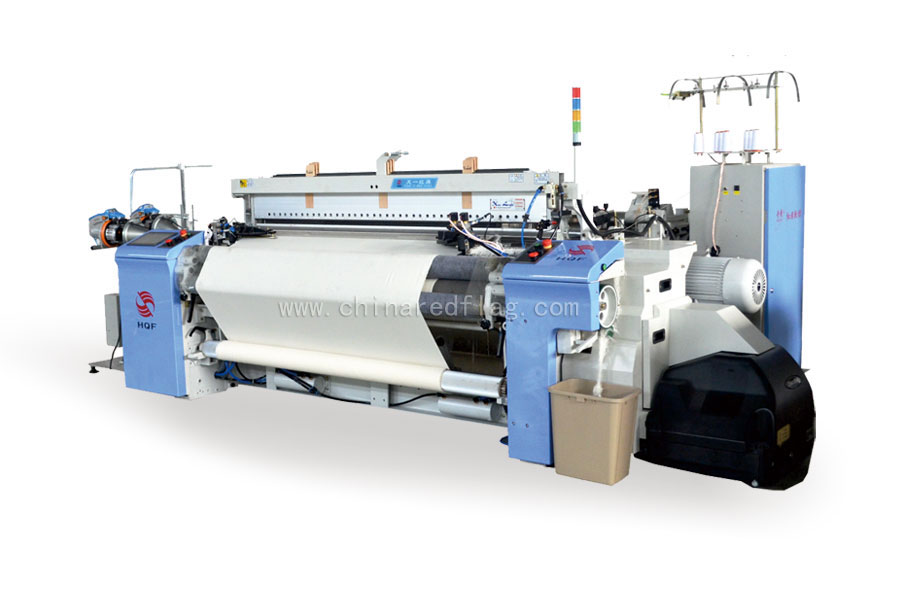

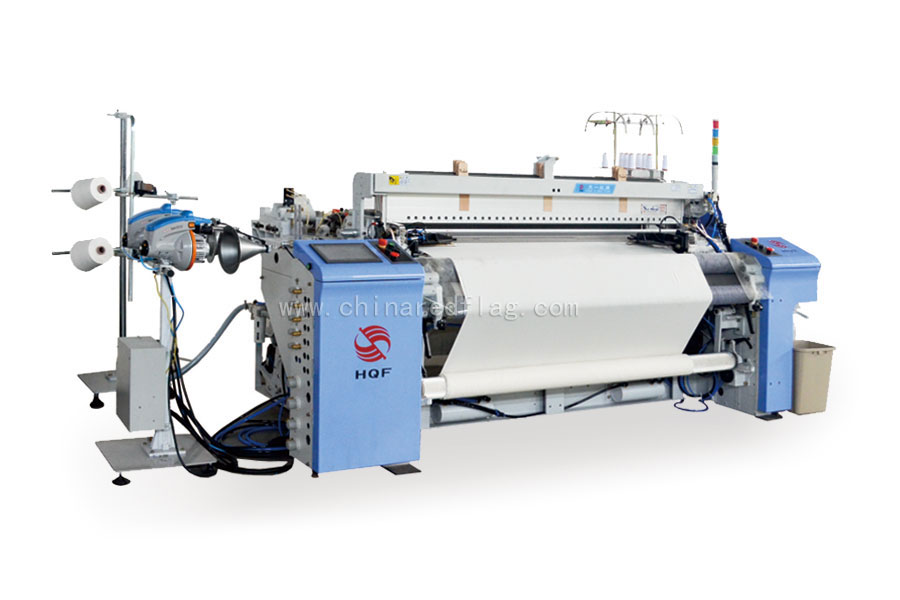

JA93系列噴氣織機是青島天一紅旗推出的新一代噴氣織機，是我公司經過多年努力精心研制開發而成，合理的機架和經紗張力控制系統使織造高速重磅織物更加穩定，引緯系統更加高效節能，為紡織行業帶來的織造設備。
1、高低壓輔氣包自由轉換，實現高差異化紗線獨立壓力，降低氣壓損耗。
2、一體式托布臺（探入鋼筘式）安裝方便，改筘幅方便，探入鋼筘，織口與托布臺距離近，織口穩定。
一體式拖布臺（探入鋼筘）
3、自動補緯裝置
4、電子獨立織邊裝置（曲柄開口綜框片數受限，可實現增加2片用于邊組織），（凸輪機減少成本）
5、多支撐平衡打緯機構
筘座支臂采用動力平衡結構，在增加打緯力的同時，減小了打緯機構產生的振動，是提高高速織造性能的重要環節。
6、新型后梁結構
實現外置式松經傳動，方便調整與維護，左右貫通的張力感應軸將經紗張力傳遞給張力控制系統，縮短張力后梁長度，防止織造厚重織物時彎曲造成的幅寬方向的經紗張力差異。
7、重疊式托布板結構
在織造品種變化需要改變幅寬時，該結構可以方便地調整右側邊撐，避免截斷或更換布撐桿。
8、分段式輔氣包
將緯紗在整個飛行區間的輔噴氣壓做前、中、后三段的分別設定，以對應緯紗的加速、正常飛行及減速階段的要求。
9、新型超穩定機架
新型機架提高了機架連接的剛性，減少了運轉過程中的機架變形，增強整機的運轉穩定性，更適合高速重磅。
技術參數：
項目 |
規格 |
選擇件 |
|
|
公稱筘幅 |
170.190.210.230.250.260.280.300.310.320.340.360.390cm |
|
有效穿筘幅 |
公稱筘幅減0~60cm(190~250cm) |
||
織造范圍 |
短纖維：100S/1 ~5.8S/1 |
||
緯紗選擇 |
2噴、4噴、6噴、8噴自由選擇 |
||
動力 |
超啟動馬達 |
||
按鈕式啟動、停車、正反轉緩慢運動 |
|||
通過電磁制動器制動、定位停車 |
直驅電機（直接驅動織機，減少皮帶傳動能量損耗，降低織造成本） |
||
引緯 |
主噴嘴、副噴嘴并用式 |
拉伸噴嘴 |
|
異形鋼筘 |
|||
輔助主噴嘴 |
雙擺動主噴 |
||
| 雙固定主噴 | |||
開口 |
積極式凸輪開口：綜框最多10片 |
||
多臂開口：綜框最多16頁 |
|||
送經 |
邊盤直徑 |
電控送經(EL –O)帶自動反轉裝置 |
|
積極送經 |
|||
800mm |
914 、1000mm |
||
|
MTU:機械式卷曲 |
ETU:電子卷取 |
|
最大卷布直徑 |
600cm |
||
緯密范圍 |
MTU:6.6 ~80.5根/cm |
||
(16.7 ~204.4根英寸) |
|||
織布長度計數 |
在觸摸屏上顯示布長、帶定尺停車功能 |
||
邊撐器 |
下置式或上置式 |
||
打緯 |
曲柄式多筘座腳打緯機構 |
||
測長儲緯 |
緯紗滾筒回轉式儲緯器 |
||
緯紗架 |
落地式4支筒紗(2噴), 落地式8支筒紗(4噴), 落地式10支筒紗(6噴) |
||
絞邊 |
行星齒輪方式(中間紗羅絞邊) |
電子絞邊 | |
紗端處理 |
采用捕紗方式握持單側紗端 |
||
剪緯 |
機械式剪刀 |
電子式剪刀 |
|
加油 |
主要傳動部分為油浴方式、集中加油(黃油手動) |
||
停車裝置 |
斷緯 |
光電反射式探緯器，帶緯紗到達角度顯示功能 |
|
斷經 |
電氣接觸式，六排停經片 |
||
其他 |
絞邊紗、紗端處理紗斷頭停車 |
||
停車原因顯示 |
觸摸屏上顯示信息 |
||
中間剪刀 |
機械式(織造雙幅時用) |
